Ремонт Jane Muum в Новороссийске (механизм складывания)
Введение

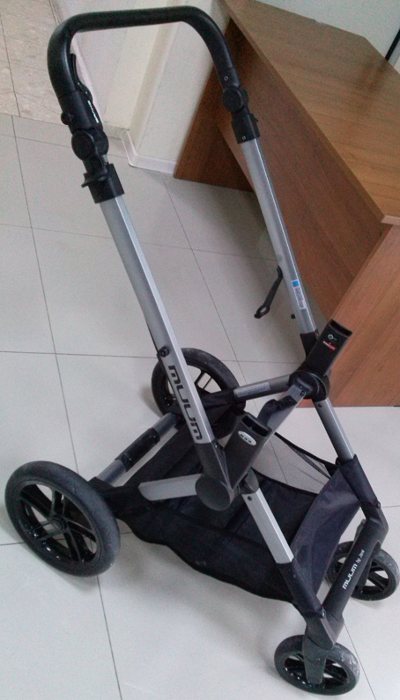

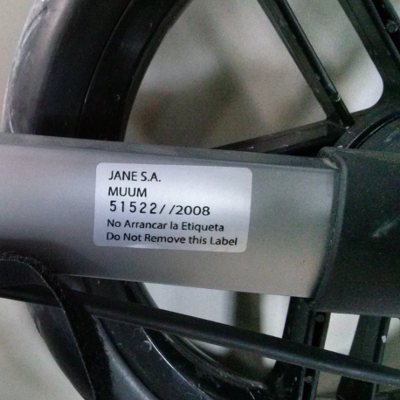

Если кто столкнулся с тем, что сломалась коляска Jane Muum (перестала держать одна или две стороны рамы коляски в разложенном виде) — это пособие по ремонту может оказаться полезным.
Когда я первый раз столкнулся с этой неисправностью в Новороссийске, я ещё не знал, как её отремонтировать.

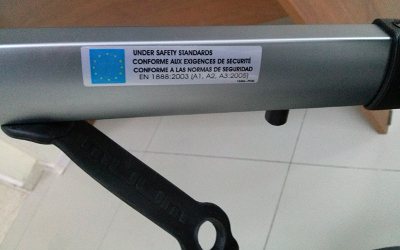

Обратился с вопросом к производителю из Испании.

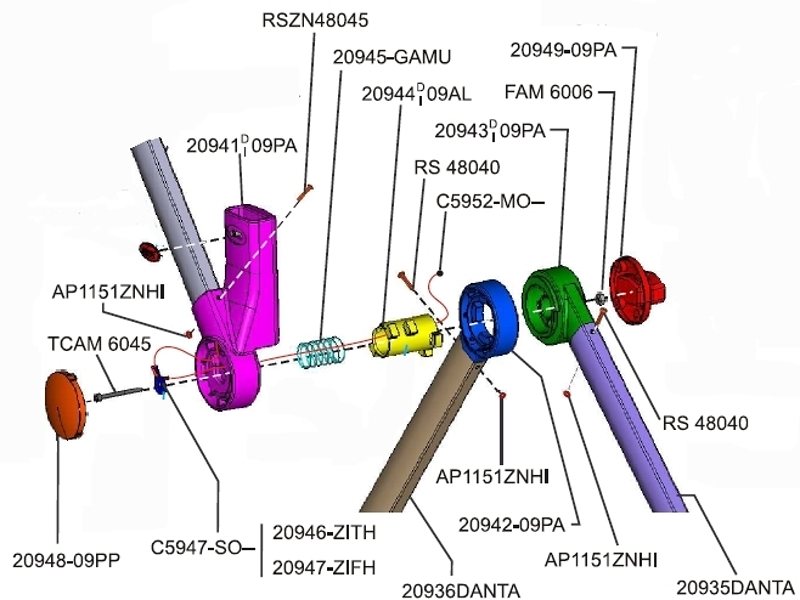

Мне ответил представитель производителя — прислал схему ремонта (datasheet) и позже отправил ремкомплект для механизма складывания коляски (внутреннюю втулку и т. д. на замену).
Пока детали ехали к нам, я не стал терять времени, ибо ребёнку нужны ежедневные прогулки на свежем воздухе.
Пошаговая инструкция ремонта
- Снимаю декоративную крышку 20948-09PP.
- Демонтирую центральный крепёж сустава TCAM 6045.
- Достаю управляющую втулку 20944-09AL, произвожу её осмотр и дефектовку.
Оцениваю её состояние как удовлетворительное (есть небольшие заусенцы и "слизывания").
- Произвожу дефектовку остальных элементов сустава:
- адаптера 20941-09PA
- частей сустава: 20942-09PA, 20943-09PA
Оцениваю их состояние как хорошее.
Диагностика неисправности
В чём же причина того, что сустав не держит коляску в разложенном виде?
Основная причина крылась в пружине 20945GAMU.
После её ревизии была выявлена потеря упругости и достаточной силы момента сопротивления.
Простыми словами — пружина стала недостаточно упругой, чтобы выталкивать втулку для блокировки сустава в разложенном состоянии.
Временное решение (технический лайфхак)
Технический лайфхак на месте (не имея ещё запчастей из ЗИПа): я растягиваю пружину, чтобы она стала длиннее и сильнее сопротивлялась сжатию.
Дополнительно: зачищаю шлицы втулки от микро-задиров и заусенцев.
Собираю сустав в обратном порядке — и о чудо, он работает (слышно чёткий щелчок фиксации), рама коляски держится в разложенном виде.
Коляска полностью работоспособна.
Выводы и рекомендации
| Компонент / Проблема | Анализ проблемы | Рекомендация |
|---|---|---|
| Пружина 20645GAMU | Неподходящий тип стали и толщины витков (недостаточная упругость). | Использовать пружину из стали 65С2ВА. Проверить упругость — должна обеспечивать надёжный щелчок фиксации. |
| Втулка управления 20944-09AL | Слабый материал (мягкий сплав), износ шлицов. | Заменить на втулку из углеродистой стали У10, У11, У12. При износе шлицов — обязательна замена. |
| Адаптер 20941-09PA | Возможный износ при длительной эксплуатации. | Осмотреть на наличие износа. При обнаружении дефектов — заменить. |
| Часть сустава: 20942-09PA, 20943-09PA | Риск деформации геометрии и повреждения посадочных мест. | Проверить геометрию и посадочные места. При деформации — заменить. Рекомендация для производства: использовать более устойчивые материалы (твердую сталь или полимеры типа Полиэфирэфиркетон (PEEK), армированный углеродным волокном). |
| Смазка | Отсутствие или высыхание смазки ухудшает работу механизма. | Нанести специальную смазку типа EFELE SG‑393 для механизмов перед сборкой для улучшения скольжения и срабатывания. |
Послесловие
Через несколько дней, как пришли запчасти, я ещё раз разобрал коляску, поменял для профилактики втулку и пружину (слегка растянув) на новые, без следов износа; смазал соединение.
Коляска затем верой и правдой отслужила свой положенный срок!
