Ремонт складного трехколесного велосипеда Doona Liki Trike

Ко мне в мастерскую в Новороссийске в разное время обратились два клиента, купившие где-то трехколесный велосипед Doona.

Жалобы:

1. отломилось пластиковое крепление крыши велосипеда (фиксатор крыши на спинке выломался).
2. сломался тормоз (лапка тормоза стала самопроизвольно падать вниз и тормозить велосипед).

Первичный осмотр показал:

1. у первого велосипеда был отломан круглый держатель крыши и были видны самостоятельные попытки его склеить (безуспешние, так как клей не держит такие силовые места).
2. у второго - лапка тормоза болталась и не фиксировалась в верхнем положении (снятие с тормоза); внешних признаков причин поломки не было видно, требовалась разборка механизма.

Ремонт:

Для того, чтобы крепление крыши держалось, мне пришлось хирургически-аккуратно нарезать внутри держателя резьбу и притянуть его к спинке сиденья саморезом ко специальными шайбами-накладками (металл+пластик). Металл - для крепости соединения, пластик - для эластичности и снятия пиковых нагрузок на соединение. Крепление будет незаметным, так как будет находиться под обшивкой спинки сиденья. Дополнительно я зачистил, обработал абразивом и проклеил соединение специальным эпоксидным составом. Все вместе это создало надежное крепкое соединение.
Тормозной механизм велосипеда Doona я разобрал (сняв колесо и спилив заклепку-ось, которая должна была держать тормозную лапку (но уже плохо держала, была разболтана). Добравшись до внутреннего механизма фиксации (пластиковый шток с пружиной) я зачистил все заусенцы, растянул "уставшую" пружину и смазал соединение. Это уже дало "свежее дыхание" работе фиксатора, он стал работать четче и сильнее. Затем я заменил шток лапки на новый (уже с регулировкой поджатия), что сделало работу механизма контролируемой и четкой. Собрал узел.

Результат:

Крыша велосипеда Doona стала одеваться на спинку и надежно фиксироваться.
Тормоз стал четко срабатывать, надежно фиксируясь в двух положениях - верхнем и нижнем (выключен - включен).

Вывод:

Важность предпродажного инструктажа - как правильно пользоваться велосипедом, чтобы не сломать (какие нагрузки критичны и в каких местах)
Необходимость периодического осмотра (профилактики) велосипеда, своевременной смазки и регулировки узлов.

Хотите чтобы ваш велосипед не подвел на прогулке?

Своевременно обращайтесь за консультацией и профилактикой (т/о), "не дожидаясь перитонитов")).

Фотографии ремонта.

Ремонт держателя крыши Doona:

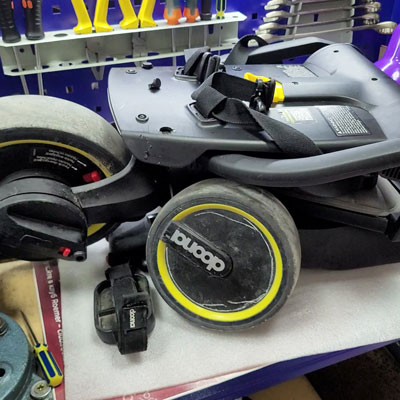

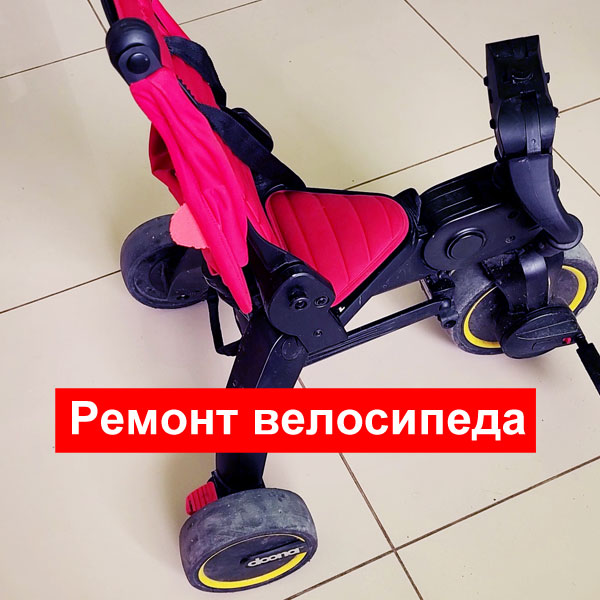

ремонт держателя крыши трехколесного велосипеда doona

(складной велосипед Doona на рабочем столе в мастерской)

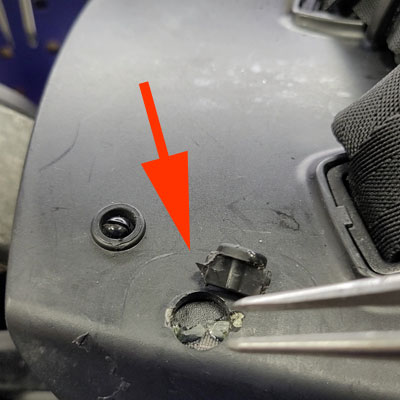

фото отломанного держателя

(отломанный держатель крыши с левой стороны спинки)

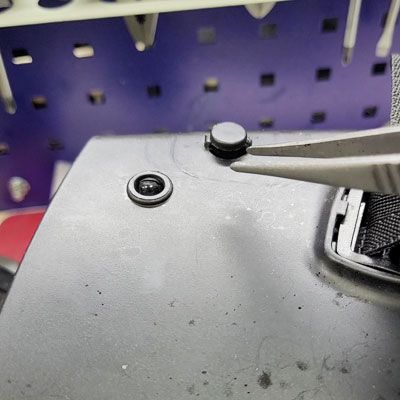

исправный держатель крыши с другой стороны спинки

(исправный держатель крыши с правой стороны спинки)

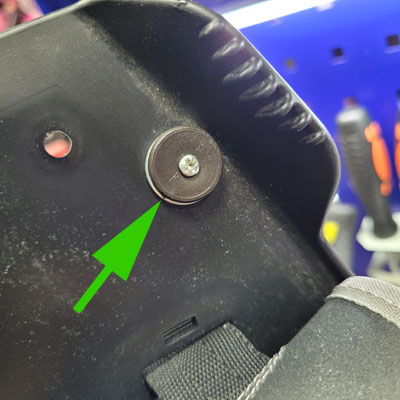

изготовил крепление держателя крыши

(крепление поломанного держателя с обратной стороны спинки)

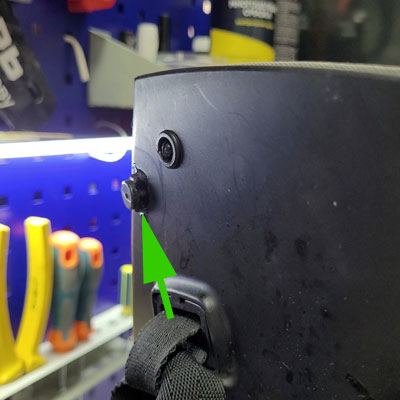

держатель крыши стоит на стоем месте и крепко держится

(отремонтированный держатель крыши велосипеда Doona)

Фотографии ремонта тормоза Doona:

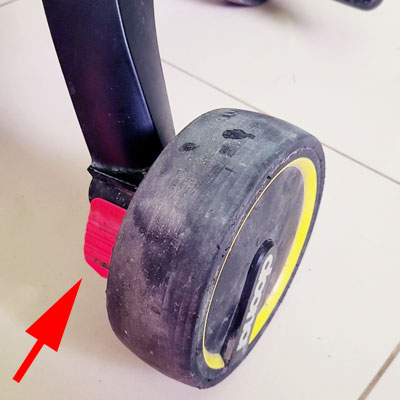

лапка тормоза doona упала вниз и тормозит велосипед

(лапка тормоза упала вниз и тормозит трехколесный велосипед)

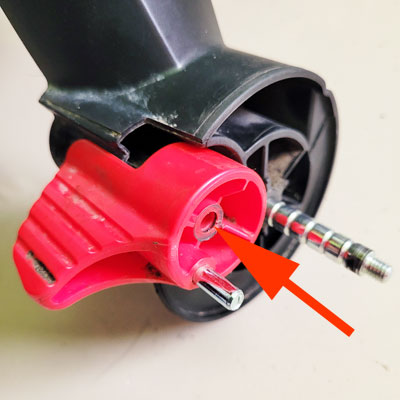

разобрал механиз тормоза

(разобранный механизм тормоза с удаленным разболтанным штоком)

узел в разобранном виде

(фиксатор лапки)

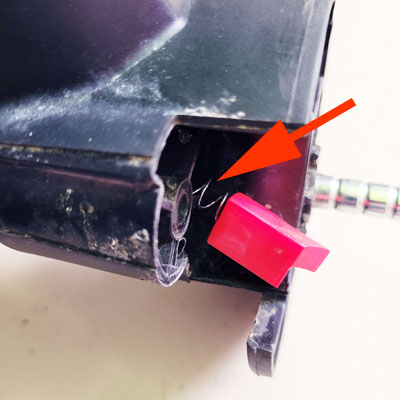

пружина и фиксатор тормоза

(пружина фиксатора лапки)

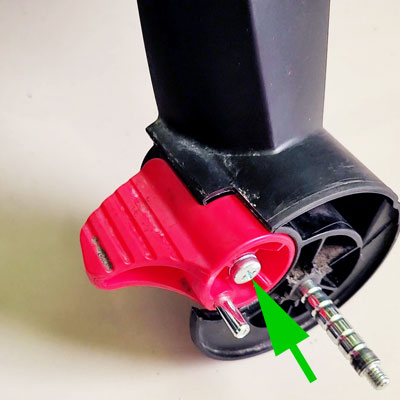

новый шток лапки тормоза

(новый регулируемый шток лапки)

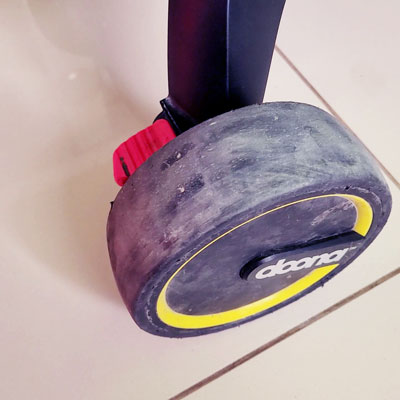

отремонтированный механизм тормоза

(готовый отремонтированный узел тормоза и заднего колеса велосипеда Doona)
