Ремонт тормоза Anex M-Type. Авторская технология инженера Геннадия А.

Ремонт anex m-type (сломался тормоз)

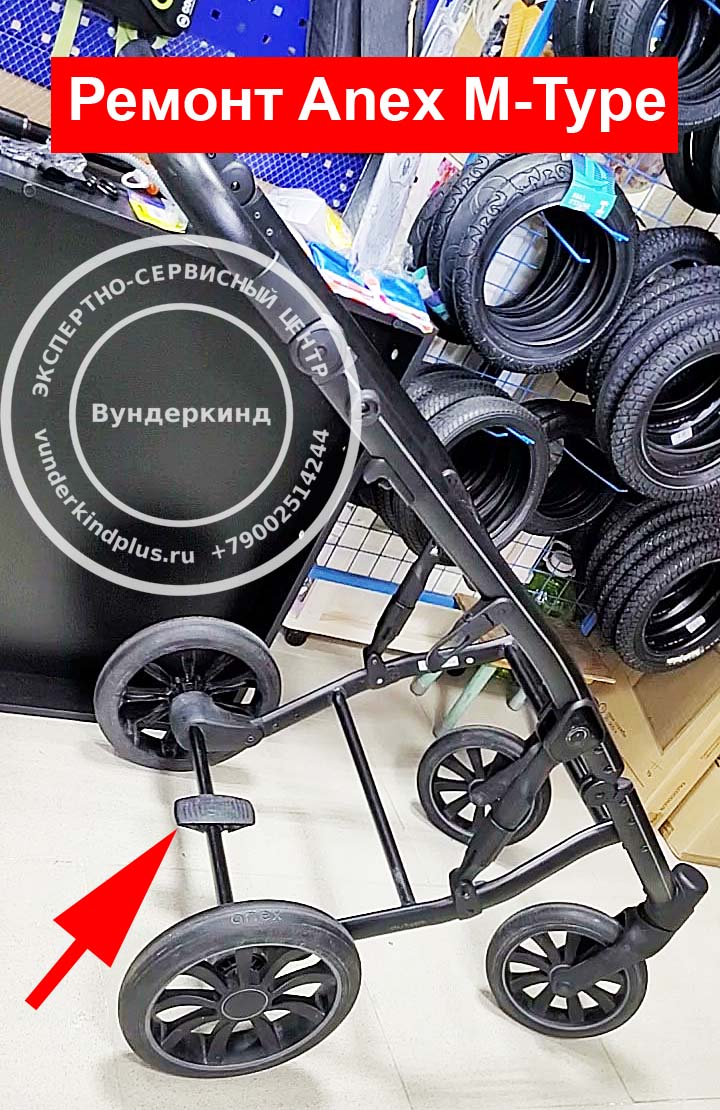

ремонт anex-m-type (сломался тормоз)
Перестал работать тормоз у коляски Anex M-Type (педаль не фиксируется в нажатом состоянии)


☕

Кофе-пауза

Девочки, минутку внимания! ☕️ Если у вашей любимой стильной Анекс м-тайп вдруг намертво «встала колом» педаль тормоза — не нужно паниковать и судорожно давить на неё каблуком, пытаясь расшевелить коляску. Сколько ни жми — чудо не произойдет, вы просто окончательно доломаете хрупкие внутренности, и коляска превратится в недвижимость. Попытка смазать педальку сверху вэдэшкой (WD-40) — это тоже мимо, только грязь внутри соберете в пластилиновый ком.
Официальные магазины вам скорее всего скажут: «Ой, мамочка, тут только менять всю заднюю раму за кучу тысяч рублей, запчастей отдельно нет!».
Но безопасность вашего малыша не должна зависеть от сложной логистики или глянцевых обещаний маркетологов.
Пока вы пьете кофе, в нашей мастерской эту проблему решают на молекулярном уровне. Листайте ниже и посмотрите, какой жесткий хардкор скрывается внутри вашей красивой коляски.
Включаю режим профессора...

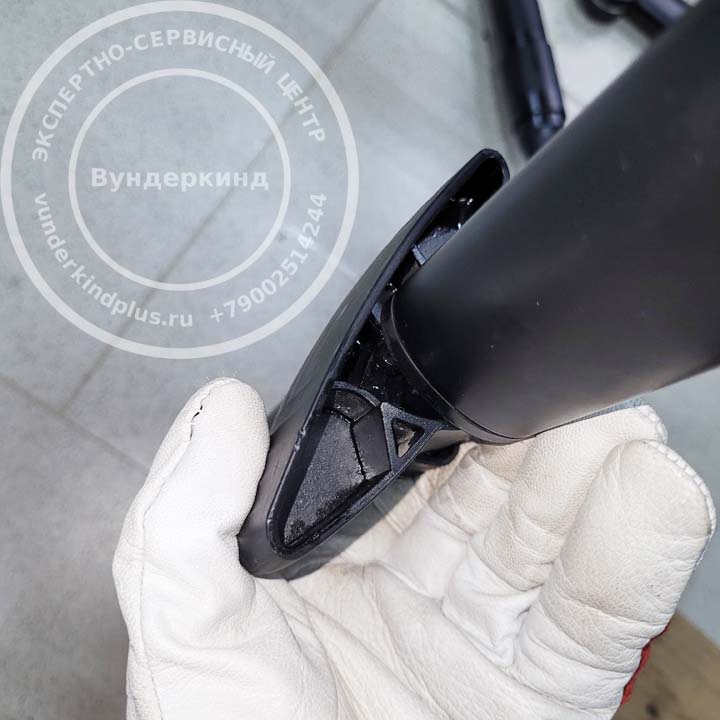

визуальный осмотр внешнего тормозного узла (педали)
Провожу первичную оптическую дефектовку внешнего механизма тормозной системы

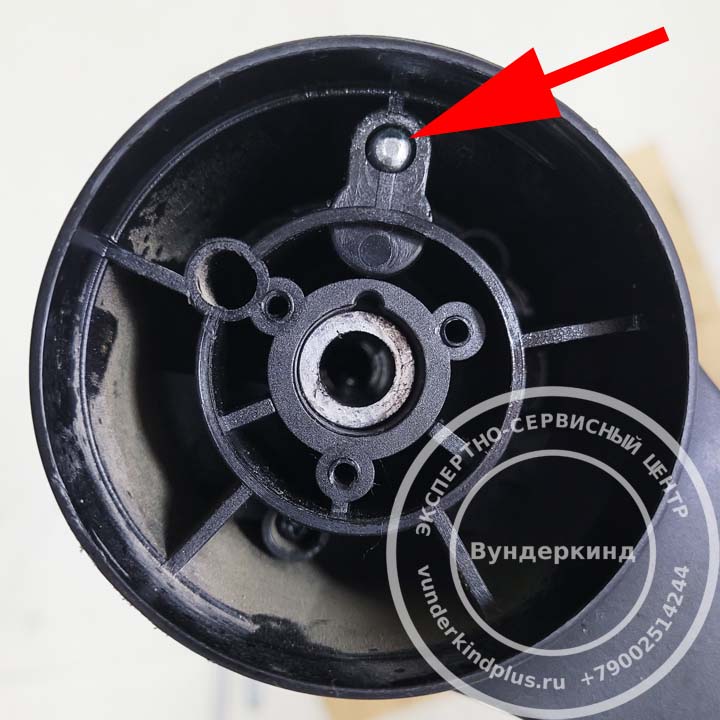

шток-блокиратор не выходит из отверстия
До ремонта: шток-блокиратор не выходит из отверстия


Вводные данные

Коляски линейки Anex m/type позиционируются на рынке как эталон надежности для сложных дорожных покрытий. Однако реальная физика эксплуатации в условиях Новороссийска (высокая концентрация цементного абразива и морской соли) выявляет уязвимость ключевого узла безопасности — механизма центрального стояночного тормоза Comfy Stop.
В лабораторию экспертно-сервисного центра «Вундеркинд» поступило шасси Anex m/type с полным заклиниванием исполнительного механизма.
Симптоматика: педаль фиксатора полностью блокирована, при приложении избыточного осевого усилия фиксация в двух рабочих позициях отсутствует, кинематическая цепь заклинила.
Официальный регламент производителя в таких случаях обычно категоричен — каскадная замена задней трансмиссионной балки в сборе. И это правильный подход, но не всегда есть некоторые возможности не глянцевой реальности:
  • сложности логистики: не всегда есть возможность привезти специфическую деталь коляски (она может быть снята с производства, изменены ее конструктивные параметры, ограничения на поставки определенных брендов)
  • продолжительные сроки поставки
  • высокая стоимость запчасти
Инженерия милосердия формулы TRI-1 диктует иное решение: точечная дефектовка структуры и кастомная реанимация поврежденного узла.

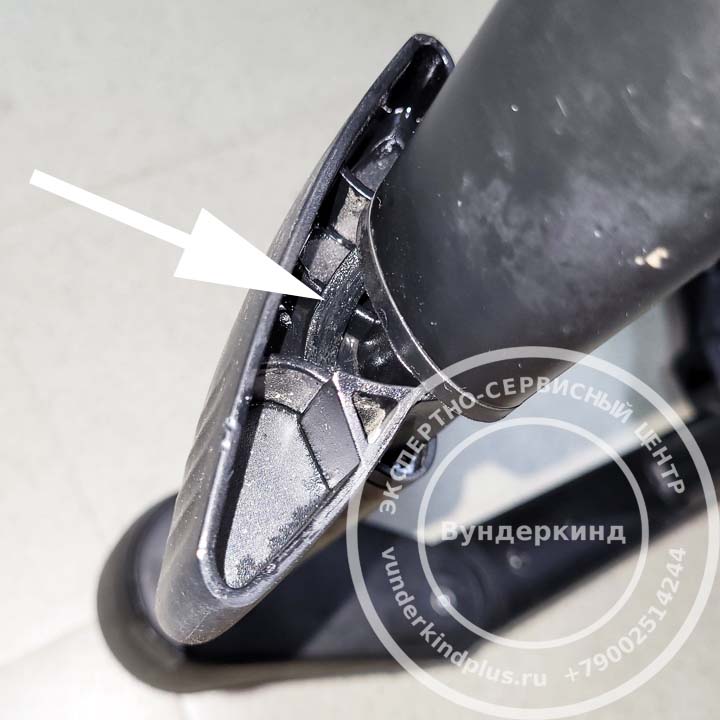

механизм толкателя у педали
Эксцентрическая поверхность толкателя штока

кинематика узла и триботехнический аудит.


Механизм фиксации Anex m/type работает по принципу двухстороннего радиального выталкивания. Конструкция состоит из центральной педали эксцентриковой (кулачковой) формы и сопряженных с ней левого и правого направляющих пластиковых штоков. При нажатии на педаль кулачок вращается, преобразуя вращательное движение во встречно-направленное линейное перемещение штоков, которые выжимаются в стороны и блокируют тормозные шестерни задних колес через металлические штоки-блокировщики (концевики).

Результаты инструментальной дефектовки:

В процессе эксплуатации в зазор между полимерным эксцентриком и штоками-толкателями проник мелкодисперсный абразив. Это привело к резкому скачку коэффициента сухого трения и заклиниванию пары скольжения. При попытке пользователя продавить заблокированную педаль, пластиковый шток вместо продольного выталкивания испытал избыточное осевое сжатие.
В силу геометрических особенностей эксцентрика возникла паразитная боковая сила. Вектор приложения нагрузки сместился с продольного на поперечный. Из-за возникшего критического напряжения на изгиб и излом, шток претерпел пластическую деформацию — его попросту согнуло внутри закрытого кожуха. Кинематический узел заклинило окончательно.

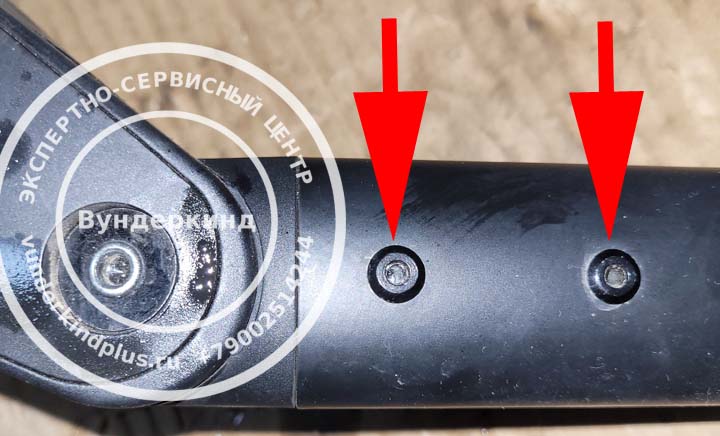

заклепки первой линии
Заклепки первой линии, блокирующие доступ к внутренним механизмам (слева и справа на шасси)

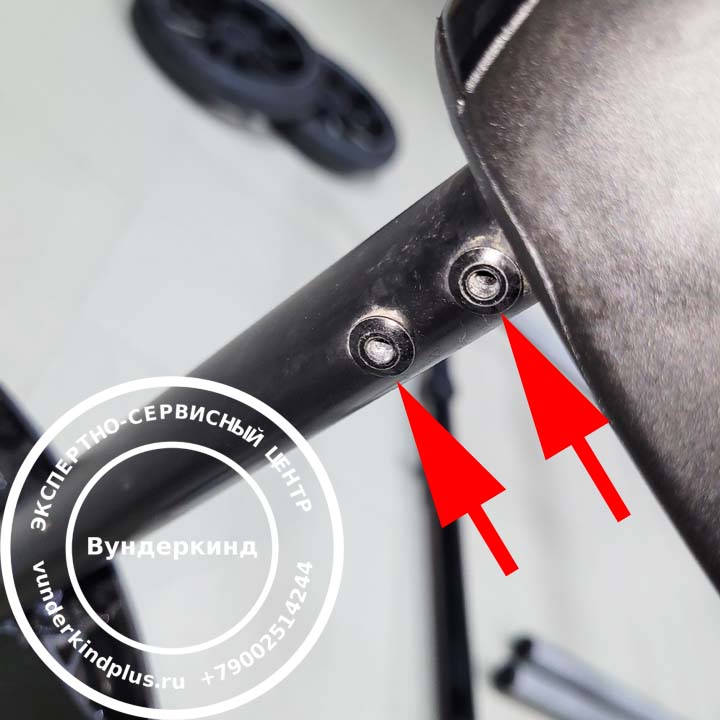

заклепки 2-й линии
Заклепки второй линии (непосредственно на тормозной балке)


Технологическая карта деструкции и кастомного восстановления

Завод-изготовитель изолировал данный узел от допуска третьих лиц, запечатав корпус 6 стальными силовыми заклепками.
Это классический современный коммерческий маркер e-commerce: покупка узла в сборе.

Мы взламываем эту систему.
  • Каскадный демонтаж: произведен прецизионный демонтаж заводских клепок без деформации посадочных гнезд полимерного кожуха. Корпус успешно вскрыт.
  • Молекулярное восстановление полимерного толкателя и геометрии штока: деформированный шток подвергся термическому отпуску и контролируемому силовому воздействию на прессе для восстановления эталонной соосности. Структура полимерного кулачка-толкателя реанимирована методом изменения свойств молекулярной структуры под воздействием стабилизированного температурного и механического векторов.
  • Финишная триботехническая обработка: Рабочие поверхности штоков и эксцентрика прошли оптическую дефектовку, механическую полировку до зеркального блеска (устранение микрозадиров от абразива).
  • Специальная смазка: Узел полностью обработан оригинальной итальянской густой высоко-адгезионной смазкой, устойчивой к вымыванию водой, температурным перепадам и накоплению пыли.
  • Финальная проклепка: сложный механизм сопряжен, выставлен по заводским зазорам и заново наглухо заклепан стальными метизами. Структурная прочность корпуса полностью восстановлена.

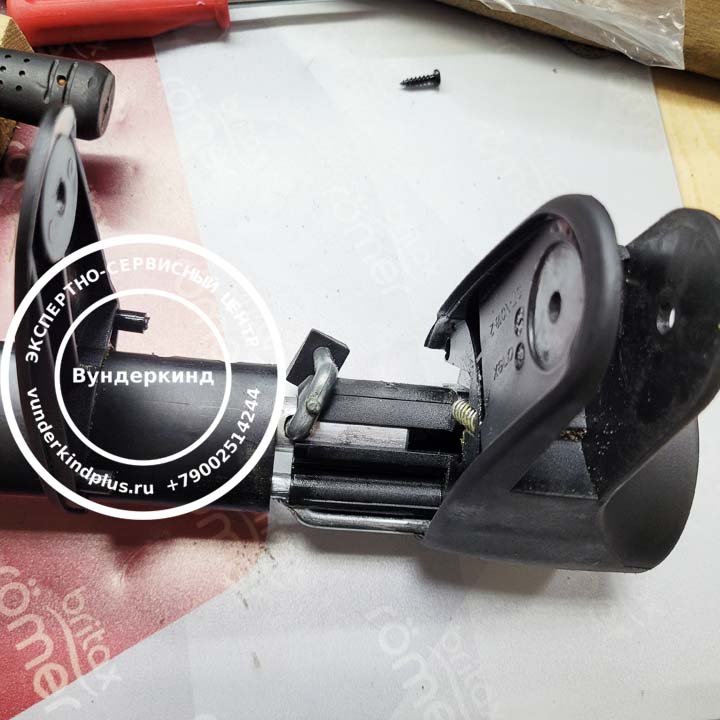

разобранный узел тормозной балки в нашей мастерской
Тормозная балка в разобранном виде

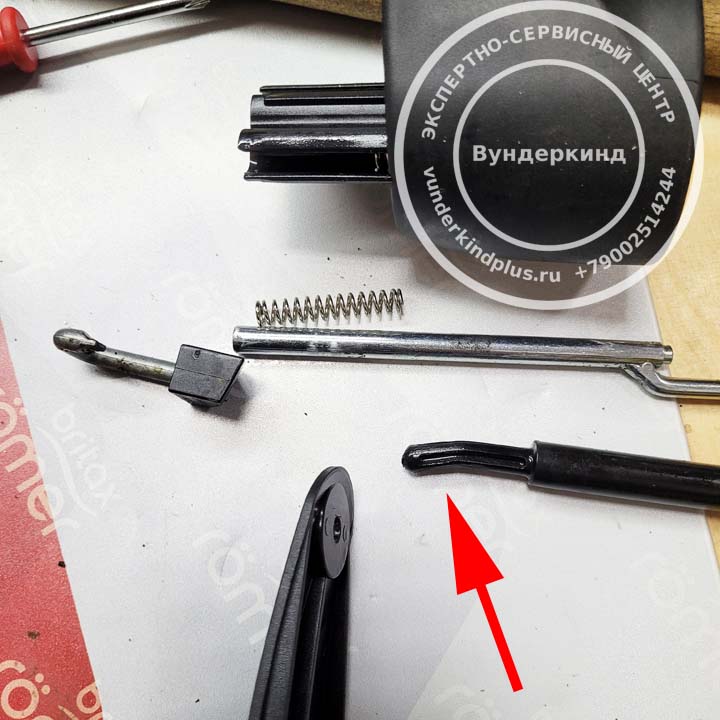

деформированный тормозной шток
Деформированный пластиковый тормозной шток-толкатель


☕



Итог вердикта TRI-1.

🛡️ После финальной сборки и заземления узла проведены стендовые испытания под статической и динамической нагрузкой.
Механизм Comfy Stop работает безупречно: педаль тормоза имеет плавный, четкий ход с жесткой, прогнозируемой фиксацией в двух проектных позициях.
Пылезащитный контур восстановлен. Безопасность детского транспорта приведена к абсолютному эталону.
Если официальные сервисы или глянцевые магазины приговорили вашу коляску к утилю — помните: никто не придет. Мы сами себе мастера ключей.

Послесловие:
Если возникли вопросы по ремонту коляски Anex M-Type - пишите мне в мессенджеры (контакты внизу страницы).

С уважением,
Инженер Геннадий А,
лаборатория инженерного консалтинга «Вундеркинд», Новороссийск.



После ремонта:

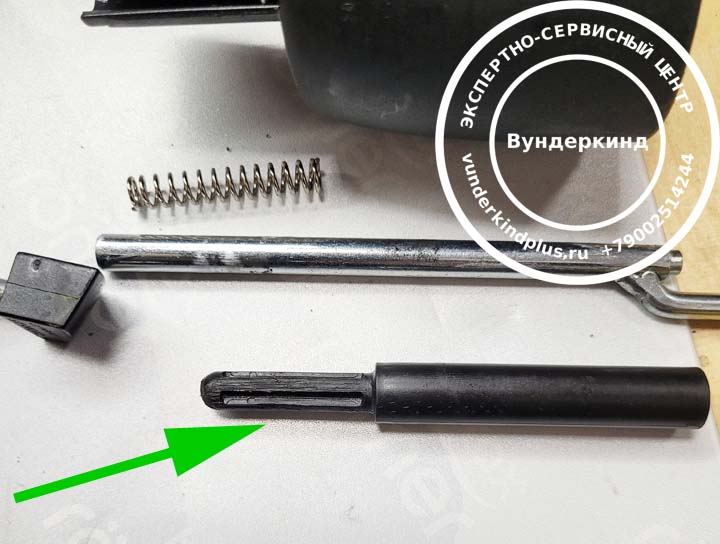

восстановленный шток после ремонта
Геометрия штока-толкателя восстановлена

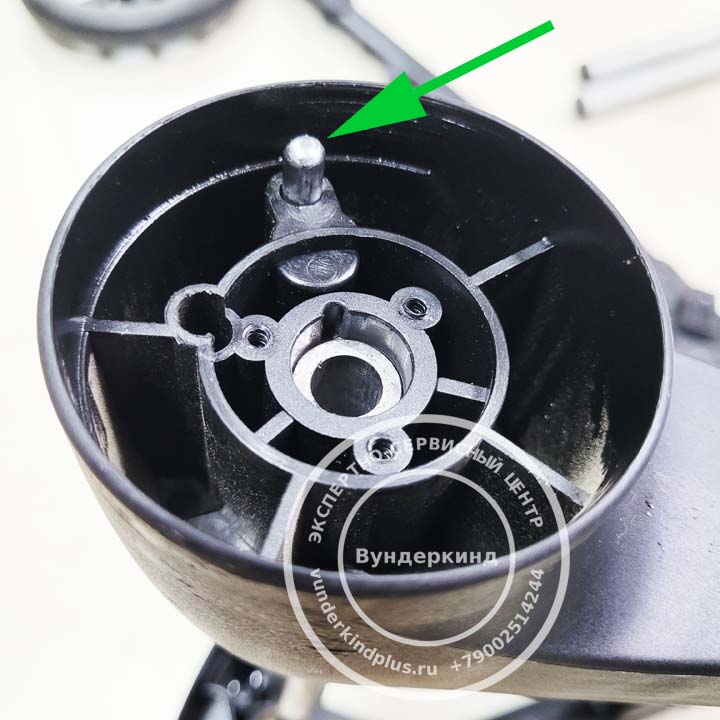

шток-блокиратор выходит из отверстия
Шток-блокиратор четко и полностью выходит из отверстия

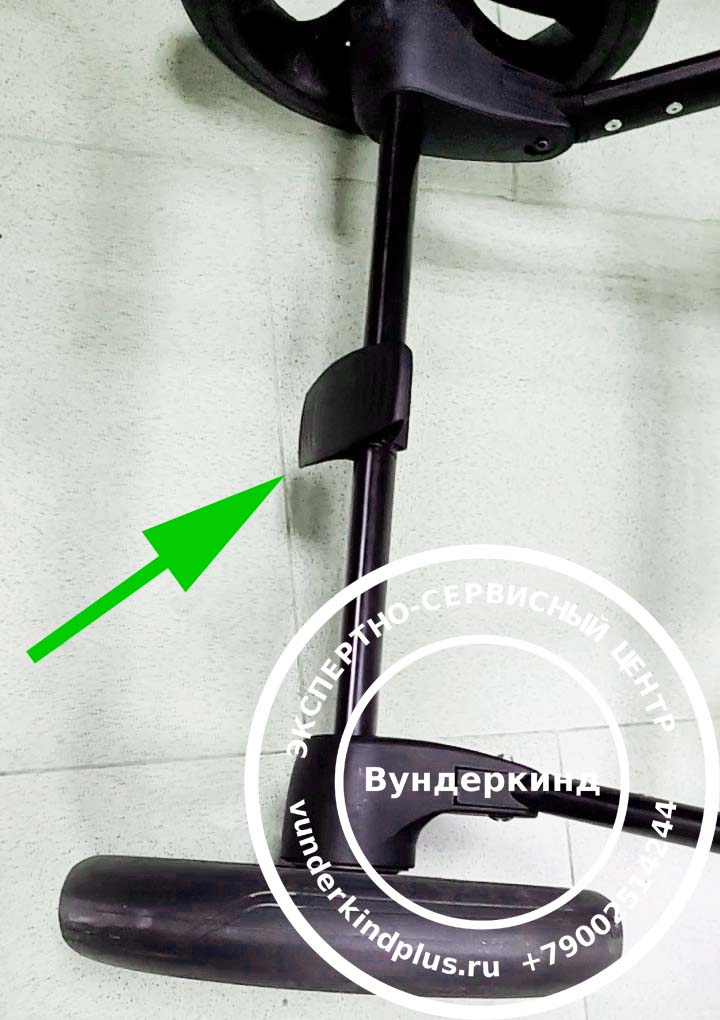

педаль тормоза фиксируется в нижнем положении
Педаль тормоза Anex M-Type четко фиксируется в нижнем "стояночном" положении. Система восстановлена.


Ремонт Anex M-Type (видео):

⚠️

Все материалы, изложенные в данной статье, являются личным частным оценочным мнением инженера Геннадия А.
Данный контент не является руководством к самостоятельному ремонту, публичной офертой или экспертным заключением в юридическом смысле.
Автор не несет ответственности за действия третьих лиц, совершенные на основе прочтения данной статьи.
Все сложные технические работы должны производиться в квалифицированных технических центрах.
